Máy phân tích online Metrohm 2035 Process Analyzer và ADI 2045VA

Giám sát hóa học quy trình và nước thải liên tục 24/7

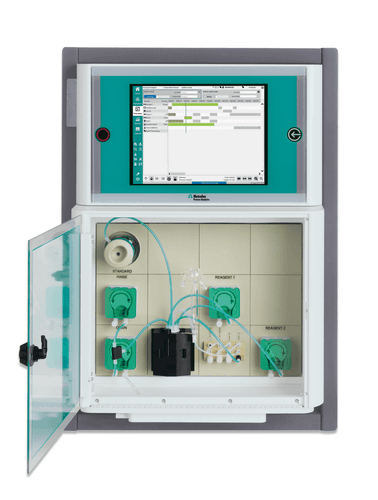

2035 Process Analyzer của Metrohm Process Analytics là máy phân tích hóa ướt đa năng, giải pháp tích hợp để giám sát online 24/7 các chỉ tiêu hóa học quan trọng trong quy trình công nghiệp và dòng nước, nước thải. Dù cần theo dõi một hay nhiều dòng mẫu, máy được thiết kế để trở thành một phần của hệ tự động hóa nhà máy.

Máy có ba cấu hình cơ bản: đo điện thế (potentiometric), đo quang (photometric) và chuẩn độ nhiệt (thermometric). Mỗi cấu hình có thể kết hợp thêm phép đo pH và/hoặc độ dẫn điện.

• Khoang ướt dạng module, linh hoạt cho nhiều bài toán: buret, bơm, bình, van…
• Vỏ IP66/NEMA 4 cho điều kiện khắc nghiệt.
• Giao diện đồ họa tùy chỉnh, nhiều cấp bảo mật.
• Tùy chọn chuẩn độ nhiệt cho nền mẫu khó, ăn mòn.
• Điều khiển từ xa để xem kết quả và chẩn đoán.

Đặc điểm thiết kế

• Độ chính xác cao: công nghệ định lượng bằng buret chính xác đã được kiểm chứng tại hiện trường, giảm tiêu hao hóa chất.
• Kết cấu bền: tách riêng khoang ướt và khoang điện tử; khoang điện tử bằng thép không gỉ phủ epoxy chống ăn mòn, khoang ướt bằng polystyrene phủ polyurethane.
• Tự pha loãng, tự hiệu chỉnh dải: mẫu nằm ngoài dải đo được tự động phân tích lại sau khi pha loãng với hệ số phù hợp.
• Vận hành đơn giản: màn hình cảm ứng màu 15 inch độ phân giải cao.
• Truyền dữ liệu: Ethernet TCP/IP, web services, MODBUS, ngõ ra analog và digital cho kết quả và trạng thái cảnh báo; xuất kết quả ra USB.
• Lắp đặt: treo tường, chân đặt bàn, tủ hóa chất an toàn; nhà che và hệ điều hòa mẫu theo yêu cầu.

Ba cấu hình của 2035 Process Analyzer

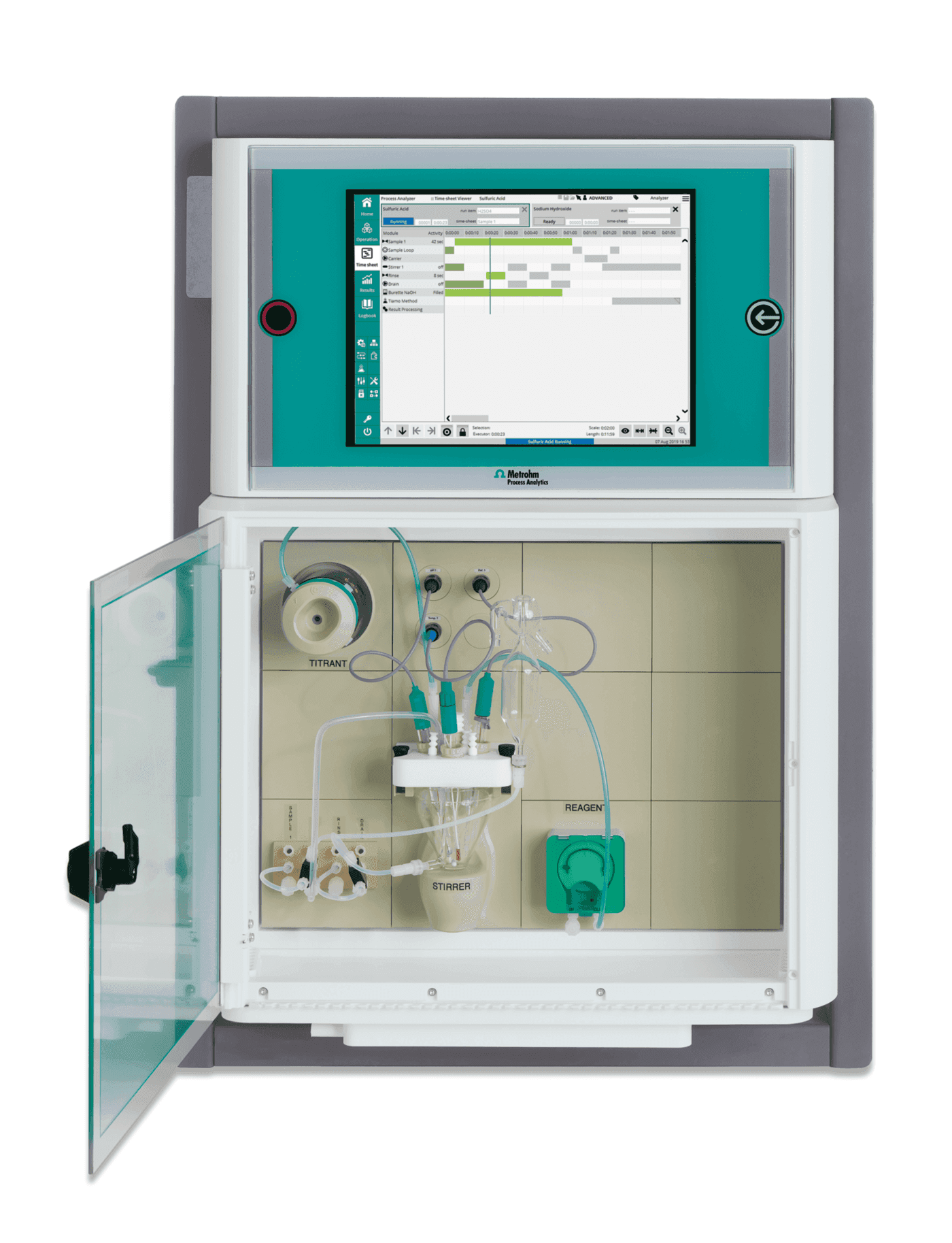

Cấu hình đo điện thế

Chuẩn độ điện thế và đo chọn lọc ion (ISE) với điện cực và chất chuẩn chuyên dụng. Kỹ thuật thêm chuẩn chính xác phù hợp với nền mẫu khó. Các lựa chọn chuẩn độ gồm: chuẩn độ điện thế, chuẩn độ so màu bằng công nghệ sợi quang và xác định độ ẩm theo phương pháp Karl Fischer. Chuẩn độ là phương pháp tuyệt đối, không cần dựng đường chuẩn, với hơn 1.000 ứng dụng sẵn có, từ axit/bazơ tới nồng độ kim loại trong bể mạ.

Cấu hình đo quang

Module quang kế nhỏ gọn, ổn định trên dải nồng độ rộng, có điều nhiệt và khuấy. Có hai lựa chọn: hệ cuvet (tiết kiệm hóa chất, quang trình dài cho độ nhạy cao) hoặc đầu dò nhúng sợi quang (dùng pha loãng nội bộ và quang trình ngắn cho mẫu nồng độ cao). Đo vi sai trước và sau khi thêm thuốc thử tạo màu giúp loại ảnh hưởng của màu và độ đục của mẫu.

Cấu hình chuẩn độ nhiệt

Chuẩn độ tự động với cảm biến nhiệt đáp ứng nhanh, độ nhạy cao; điểm cuối xác định theo biến thiên enthalpy (thay đổi nhiệt độ của dung dịch) thay vì thế điện hóa. Cảm biến không cần hiệu chỉnh, ít bước rửa, không có vấn đề màng hay cầu muối, chịu được nền mẫu ăn mòn và mẫu chứa HF. Hỗn hợp axit có thể phân tích trong chưa tới ba phút.

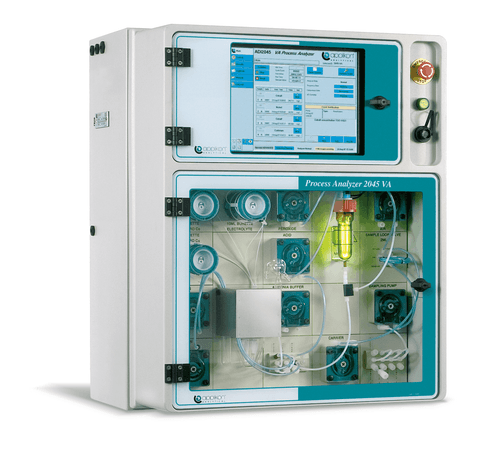

ADI 2045VA – máy phân tích von-ampe (đã ngừng sản xuất)

ADI 2045VA là máy phân tích quy trình dựa trên nguyên lý phân tích von-ampe (voltammetry). Trái tim của máy là Metrohm 797 Computrace với cảm biến điện cực đa chế độ (MME) hoặc điện cực đĩa quay (RDE) tùy ứng dụng. Máy dùng để giám sát online chất lượng nước, nước thải và quy trình khai khoáng, xác định đồng thời nhiều kim loại nặng nồng độ thấp như Cu, Zn, Cd, Pb, Ni, Co, từ mức ppm xuống ppb/ppt.

Máy có thể lắp module phá mẫu UV hoặc nhiệt để giải phóng kim loại liên kết trong hợp chất hữu cơ. Với bể mạ điện sản xuất PCB và bán dẫn, máy dùng phương pháp tách von-ampe CVS/CPVS để định lượng phụ gia hữu cơ như chất làm bóng, chất san phẳng, chất ức chế.

Theo Metrohm, ADI 2045VA đã ngừng sản xuất nhưng vẫn được hỗ trợ dịch vụ. Dòng máy hiện hành cho kỹ thuật này là 2060 VA/CVS Process Analyzer thuộc nền tảng 2060.

Hệ thống xử lý mẫu

Metrohm Process Analytics thiết kế hầu như mọi hệ điều hòa mẫu đi kèm máy: làm mát hoặc gia nhiệt, giảm áp, khử khí, lọc… và có thể cung cấp trọn gói nhà che, đường ống, đi dây, kết nối để khởi động nhanh tại hiện trường.

• Nước uống: amoni, mangan, sắt (đo quang).
• Nước muối: canxi, magie; độ cứng trong nước muối tinh chế cho điện phân màng.
• Bể khắc (etching) và hỗn hợp axit; sắt (II)/(III) trong axit hỗn hợp (chuẩn độ nhiệt).
• Kim loại trong bể mạ; axit/bazơ trong nhiều ngành.
• Sulfat trong dịch xanh (green liquor) ngành giấy và bột giấy; chỉ số axit tổng (TAN) trong sản phẩm dầu mỏ.
• Hydro peroxit, độ ẩm, carbonat, chỉ số iod.
• ADI 2045VA: kim loại nặng vết (Cu, Zn, Cd, Pb, Ni, Co) trong nước, nước thải, khai khoáng; phụ gia hữu cơ trong bể mạ PCB và bán dẫn.
