Bộ xử lý mẫu tự động Metrohm 815 Robotic USB Sample Processor XL và 858 Professional Sample Processor

Tự động hóa chuỗi mẫu lớn – từ chuẩn bị mẫu đến phân tích.

Dòng Robotic Sample Processor của Metrohm là các bộ đổi mẫu có cánh tay robot, đảm nhận việc đổi mẫu, chuẩn bị mẫu và xử lý chất lỏng (liquid handling) cho chuẩn độ, sắc ký ion (IC) và von-ampe (VA). Trang này giới thiệu hai dòng chính: 815 Robotic USB Sample Processor XL – bộ đổi mẫu lớn nhất của Metrohm, dùng chung cho chuẩn độ, IC và VA – và 858 Professional Sample Processor – bộ đổi mẫu đa năng cho hệ sắc ký ion thông minh của Metrohm.

Trong quy trình tự động, mỗi mẫu được xử lý theo cùng một cách, nhờ vậy kết quả ổn định hơn và dễ so sánh hơn. Người vận hành chỉ cần đặt mẫu lên rack, nhập dữ liệu mẫu rồi khởi động chuỗi phân tích.

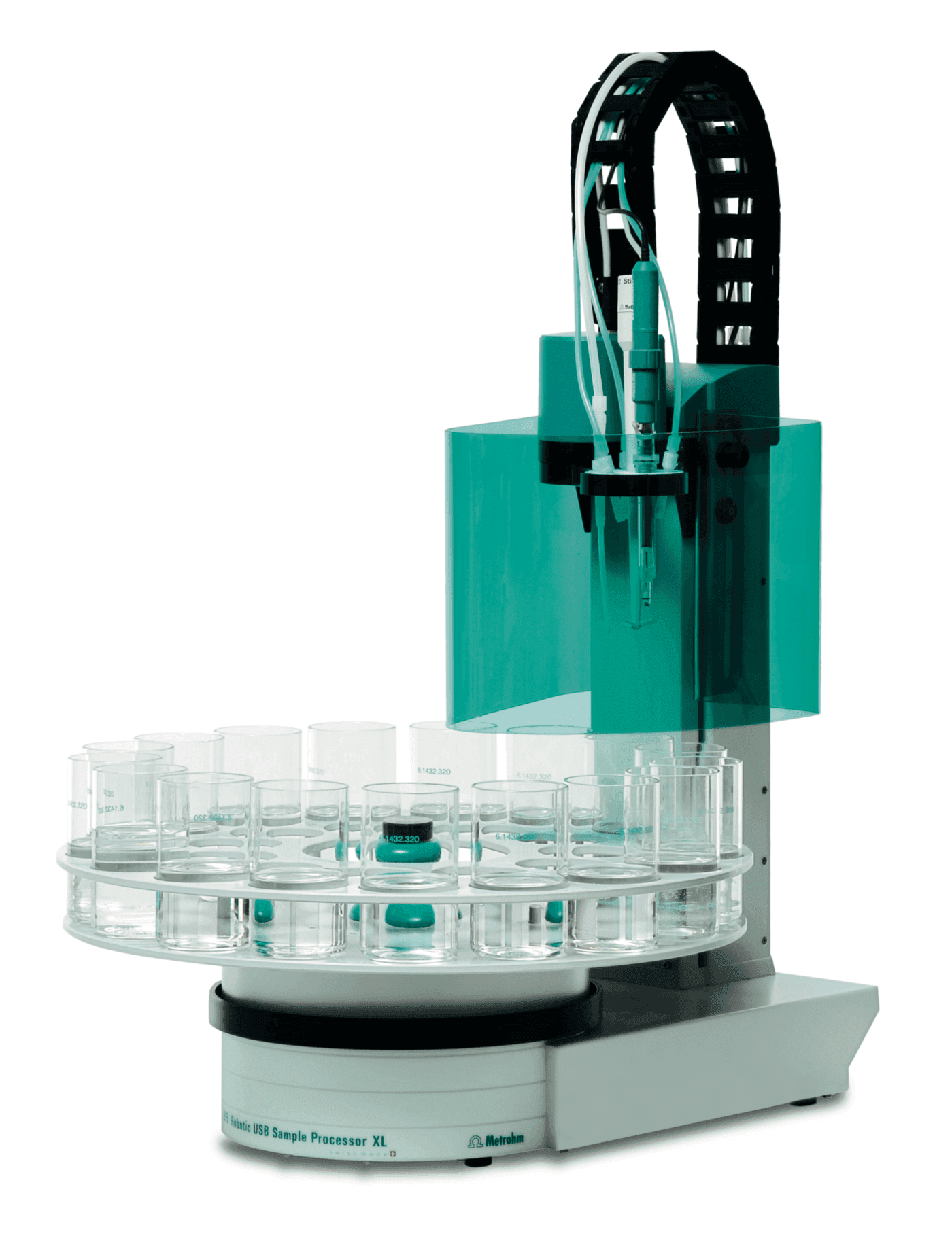

815 Robotic USB Sample Processor XL

815 Robotic USB Sample Processor XL xử lý tự động các chuỗi mẫu thường quy số lượng lớn, đồng thời thực hiện được các bước chuẩn bị mẫu phức tạp hoặc chạy song song. Tùy ứng dụng, máy phân tích từ 28 đến 228 mẫu mỗi chuỗi, tùy loại cốc và rack.

Điểm nổi bật của 815

• Tự động chuẩn bị mẫu, độ lặp lại và độ chính xác cao.
• Thiết kế gọn với các thành phần linh hoạt.
• Thực hiện nhiều bước chuẩn bị mẫu, kể cả hút/chuyển mẫu (pipetting).
• Làm việc song song, tự động tráng rửa.
• Rack mẫu chọn tùy ý.
• Vận hành độc lập bằng màn hình cảm ứng Touch Control, hoặc điều khiển từ máy tính bằng phần mềm tiamo, MagIC Net, viva hay OMNIS.
• Kết nối thêm tối đa 3 bộ định lượng (Dosino/Dosimat) cho các tác vụ liquid handling.
• Bền bỉ, an toàn.

Sáu cấu hình 815

815 có các bản 1 hoặc 2 trạm làm việc (T – tower), với 0, 1, 2 hoặc 4 bơm màng tích hợp (P – pump): 1T/1P, 1T/2P, 1T/0P, 2T/2P, 2T/4P và 2T/0P. Ngoài bơm tích hợp có thể nối thêm bơm màng hoặc bơm nhu động bên ngoài; bơm nhu động đặc biệt bền và chuyển ổn định dung môi hữu cơ hoặc dung dịch có kết tủa từ chuẩn độ kết tủa.

Do số biến thể ứng dụng rất lớn, rack, máy khuấy, đầu chuẩn độ, cánh tay robot, Swing Head và cốc mẫu được chọn theo ứng dụng và đặt hàng riêng.

Vùng với tới rộng nhờ 786 Swing Head

Kết hợp với 786 Swing Head và cánh tay robot (Robotic Swing Arm), 815 với tới mọi vị trí trên rack mẫu, nên luôn khai thác tối đa số mẫu để xử lý liên tục. Có các loại cánh tay khác nhau: cánh tay chuyển mẫu (trái/phải), cánh tay chuẩn độ, giá giữ đầu chuẩn độ, Dis-Cover (mở nắp cốc); một số loại có cảm biến cốc.

Làm việc thuận tiện, tiết kiệm thời gian

Sau khi phương pháp được lưu trong phần mềm, chỉ cần đặt mẫu lên rack và nhập dữ liệu mẫu, ví dụ bằng đầu đọc mã vạch tùy chọn; khối lượng cân có thể chuyển trực tiếp từ cân. Các bước xử lý có thể đan xen và chạy song song: đo trực tiếp trong mẫu (pH, độ dẫn điện), chuyển một phần mẫu sang cốc chuẩn độ ngoài, thêm dung môi/thuốc thử phụ, chuẩn độ, thải dung dịch, làm sạch và ổn định điện cực, trong khi chuẩn bị lần chuyển mẫu kế tiếp.

Rack mẫu đa dạng

815 làm việc với nhiều loại rack: 100 × 75 mL, 34 × 150 mL, 28 × 250 mL, 28 × 200 mL, 59 × 120 mL, 228 × 11 mL + 2 × 300 mL… Một số rack dùng kèm bể ổn nhiệt (water bath). Có thể dùng cốc thủy tinh, nhựa hoặc cốc dùng một lần thông dụng; nếu kích thước cốc không có sẵn, Metrohm có thể thiết kế rack riêng.

Với sắc ký ion, 815 là bộ đổi mẫu lớn nhất của Metrohm, chứa tới 228 mẫu 11 mL, đủ vận hành liên tục ít nhất ba ngày. Dựa trên nền 815, Metrohm còn có 815 Robotic Soliprep tự động đồng hóa mẫu rắn, làm sạch bộ đồng hóa, thêm dung môi và chuẩn độ.

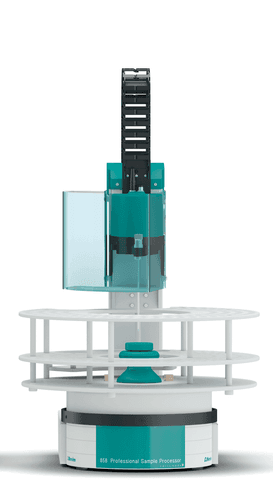

858 Professional Sample Processor

858 Professional Sample Processor là bộ đổi mẫu linh hoạt, vận hành cùng mọi máy sắc ký ion thông minh của Metrohm. Máy trang bị 786 Swing Head và cánh tay robot chuyển mẫu, với tới mọi vị trí trên rack và cả các vị trí bên ngoài dùng cho trạm Liquid Handling. 858 kết hợp được với mọi kỹ thuật Metrohm Inline Sample Preparation, ví dụ pha loãng và lọc mẫu ngay trong lúc nạp mẫu.

Ba cấu hình cho IC

• 2.858.0010 – 858 Professional Sample Processor: chuyển mẫu bằng bơm nhu động trên hệ 850 Professional IC hoặc bằng 800 Dosino.
• 2.858.0020 – bản Pump: có sẵn bơm nhu động hai kênh hai chiều, hoặc chuyển mẫu bằng 800 Dosino.
• 2.858.0030 – bản Pump – Injector: thêm van bơm mẫu sáu cổng phục vụ chuẩn bị mẫu.

Linh hoạt trong nạp mẫu

Người dùng chọn bơm nhu động hoặc 800 Dosino để đưa mẫu vào. Có thể cài đặt nhiều kỹ thuật bơm mẫu như Full Loop, Internal Loop, Partial Loop hay Pick-up, và chuyển mẫu vào van theo chế độ đẩy (push) hoặc hút (pull). Toàn bộ đường đi của mẫu không có kim loại nên phù hợp cả mẫu sinh học. Van bơm mẫu tùy chọn trên bộ đổi mẫu còn cho phép dùng 858 như một bộ thu phân đoạn (fraction collector).

Rack tiêu biểu chứa tới 211 mẫu 11 mL, đủ để phân tích liên tục qua đêm hoặc cả cuối tuần. Khi rack có sẵn không phù hợp, Metrohm có thể cung cấp rack theo yêu cầu. Các thiết bị ngoại vi như 800 Dosino, máy khuấy từ, bơm màng hay Remote Box được kết nối và điều khiển qua bộ đổi mẫu.

Thông minh và tiện dụng

• Bộ đổi mẫu, rack và các thiết bị kết nối được phần mềm MagIC Net tự nhận diện, dùng ngay mọi chức năng mà không cần cấu hình thêm.
• Một 858 có thể nạp mẫu cho hai hệ phân tích trở lên (multi-channel), tiết kiệm diện tích và chi phí đầu tư.
• Phân tích vết: rack đặt riêng cho phép đặt thẳng lọ mẫu gốc lên bộ đổi mẫu, tránh nguy cơ nhiễm bẩn khi chuyển mẫu.
• Nhiễm chéo giảm gần bằng 0, ví dụ dưới 0,001% với kỹ thuật intelligent Partial Loop Injection, nhờ trạm Liquid Handling có bộ tráng rửa tích hợp hoặc cốc 300 mL nước siêu sạch làm vị trí tráng rửa.

Các bản 858 cho VA và CVS

Metrohm còn có các bản 858 dùng cùng máy Professional VA/CVS và phần mềm viva: 858 cho VA và CVS (2.858.0110) và 858 CVS có Dosino chuyển mẫu (2.858.0120) xử lý hoàn toàn tự động chuỗi mẫu phụ gia hữu cơ trong bể mạ điện (chất làm bóng – brightener, chất ức chế – suppressor) bằng phương pháp Cyclic Voltammetric Stripping; rack đi kèm chứa 56 mẫu tối đa 11 mL và 28 mẫu tối đa 50 mL. Bản 858 VA cho chất chống oxy hóa (2.858.0130) xử lý tự động chuỗi mẫu dầu bôi trơn, rack 24 mẫu được chiết tự động trên bộ đổi mẫu trước khi xác định.

• Tự động hóa chuẩn độ chuỗi mẫu lớn với Titrando: đổi mẫu, chuyển mẫu, thêm dung môi/thuốc thử, chuẩn độ, tráng rửa.
• Đo trực tiếp pH, độ dẫn điện trong mẫu trước khi chuẩn độ.
• Chuẩn bị mẫu tự động: hút/chuyển mẫu, pha loãng, đồng hóa mẫu rắn (815 Robotic Soliprep), lọc và pha loãng cho HPLC/IC.
• Nạp mẫu tự động cho sắc ký ion, kết hợp Inline Sample Preparation (pha loãng, lọc…), phân tích vết.
• Phân tích phụ gia hữu cơ trong bể mạ điện bằng CVS; xác định chất chống oxy hóa trong dầu bôi trơn bằng VA (các bản 858 VA/CVS).
