Robot đổi mẫu tự động Metrohm OMNIS Sample Robot

Đưa năng suất mẫu của phòng thí nghiệm lên mức mới

OMNIS Sample Robot là giải pháp tự động hóa năng suất cao cho nền tảng OMNIS, vượt giới hạn của các bộ đổi mẫu chuẩn độ thông thường. Cánh tay robot khớp nối gắp cốc mẫu từ giá và đặt vào các trạm làm việc; phần mềm OMNIS tự động sắp xếp việc chuyển cốc tới trạm còn trống. Robot dùng cho chuẩn độ điện thế, chuẩn độ Karl Fischer thể tích, quang phổ NIR và có thể kết hợp nhiều kỹ thuật trên một hệ.

• Từ 18 tới 175 mẫu: chọn cỡ phù hợp nhu cầu hiện tại và nâng cấp bất cứ lúc nào.
• Phân tích nhanh hơn: tiết kiệm tới 70% thời gian mỗi phép phân tích khi chạy bốn phép chuẩn độ song song so với bộ đổi mẫu tuần tự.
• Thay mẫu không gián đoạn: khi xong một giá, chỉ cần đổi giá trong lúc hệ thống vẫn làm việc.
• Tích hợp: một phần mềm duy nhất để cấu hình và quản lý toàn bộ hệ tự động.

Ba cỡ S, M, L

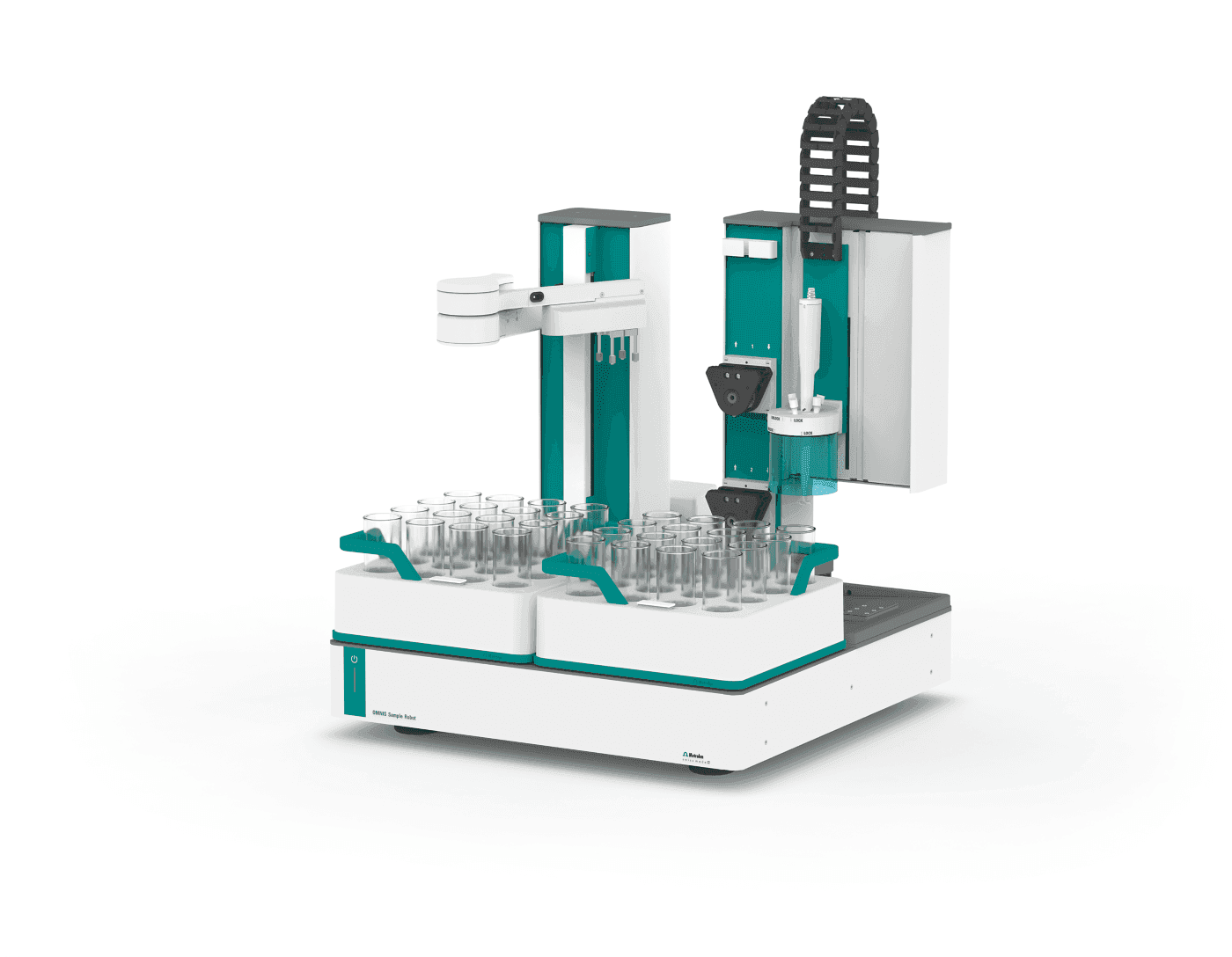

OMNIS Sample Robot S

2 giá mẫu, tối đa 2 trạm làm việc và 4 bơm. Cấu hình OMNIS Sample Robot S – WSM (1T/2P) gồm một OMNIS Workstation Module với 2 bơm để rửa, hút cảm biến và cốc mẫu, một trạm làm việc, máy khuấy đũa; chứa 32 cốc 120 mL. Có thể bổ sung 2 bơm nhu động và một trạm làm việc để tăng gấp đôi năng suất, hoặc nâng cấp lên cỡ L.

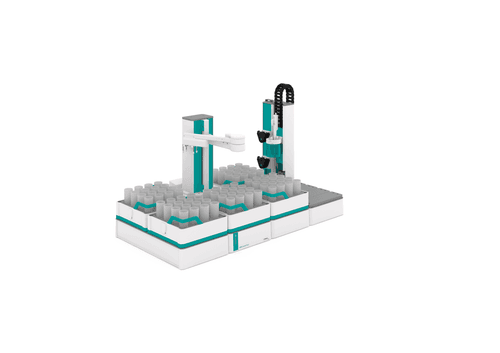

OMNIS Sample Robot M

5 giá mẫu, tối đa 4 trạm làm việc và 8 bơm; ví dụ 80 cốc 120 mL. Module chính M – WSM có tấm module và tấm giá cho tối đa 5 giá và 4 trạm làm việc, gắn được tới 2 OMNIS Workstation Module.

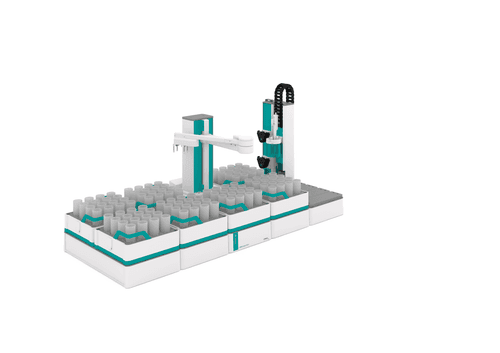

OMNIS Sample Robot L

7 giá mẫu, tối đa 4 trạm làm việc và 8 bơm; ví dụ 112 cốc 120 mL hoặc 175 cốc 75 mL – đảm bảo vận hành dài, không gián đoạn. Module chính L – WSM có tấm cho tối đa 7 giá và 4 trạm làm việc.

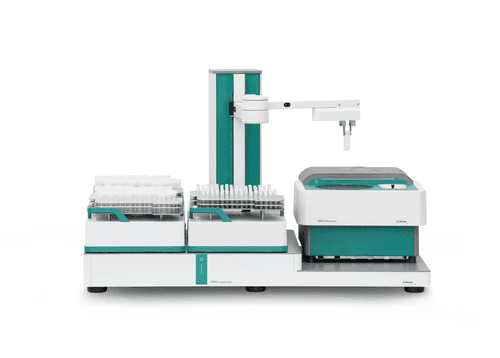

OMNIS Sample Robot S và M – NIR

Dùng cho quang phổ NIR tự động với OMNIS NIR Analyzer, phân tích cả mẫu lỏng và rắn. Cỡ S chứa 1 giá tới 77 lọ, cỡ M chứa 3 giá tới 231 lọ, đường kính lọ 8–28 mm.

Các cấu hình theo module Pick&Place (Sample Robot S, M, L Pick&Place và module chính tương ứng) đã ngừng sản xuất nhưng vẫn được hỗ trợ; cấu hình hiện hành dùng OMNIS Workstation Module (WSM).

Linh hoạt trong cấu hình

• OMNIS Workstation Module: tới hai ứng dụng chuẩn độ, mỗi module có hai hoặc bốn bơm nhu động để tự động thêm dung dịch phụ, rửa điện cực giữa các lần chuẩn độ và hút dung dịch đã chuẩn độ ra bình thải.
• Trạm làm việc có khuấy từ hoặc khuấy đũa: mỗi trạm cấu hình riêng; chạy tới bốn ứng dụng khác nhau trên một robot hoặc cùng một ứng dụng ở cả bốn trạm.
• Nắp Dis-Cover: đóng kín cốc, bảo vệ mẫu khỏi không khí, giảm hơi dung môi trong phòng; cho phép chuẩn độ Karl Fischer thể tích tự động.
• Module Dosino: nối tới bốn Dosino Module để định lượng dung dịch phụ hoặc xử lý chất lỏng (LQH) chính xác, tiết kiệm chỗ.
• Giá mẫu thông minh: OMNIS tự nhận diện từng giá ở bất kỳ vị trí nào; đặt được các giá có cỡ cốc khác nhau trên cùng hệ.

Chạy song song tăng năng suất

Bốn trạm chạy cùng một phép chuẩn độ

Cả bốn trạm cùng thực hiện một phép chuẩn độ (ví dụ axit-bazơ, 5 phút mỗi mẫu). So với một trạm, hai trạm rút ngắn 48,5%, ba trạm 62,9%, bốn trạm 71,6% thời gian; số mẫu trong 24 giờ tăng từ 244 lên 862.

Phân tích nước nhiều chỉ tiêu

Ba trạm lần lượt đo độ dẫn điện, chuẩn độ pH/độ kiềm và độ cứng Ca/Mg. Khi mẫu đầu đo xong độ dẫn, nó chuyển sang trạm chuẩn độ pH/độ kiềm, đồng thời mẫu kế tiếp được đưa vào đo độ dẫn. Với 63 mẫu, thời gian giảm từ 12,5 giờ (tuần tự) xuống 4,5 giờ (song song), rút ngắn 64%.

Chuẩn bị mẫu tích hợp

• Phân tích trực tiếp mẫu rắn hoặc bán rắn bằng cách gắn máy đồng hóa vào một trạm: chỉ cần cân mẫu vào cốc, dung môi và dung dịch phụ được thêm tự động trước khi đồng hóa.
• Dùng bộ hút pipet để lấy mẫu hoặc chia mẫu lỏng tự động.

• Chuẩn độ điện thế tự động năng suất cao, ví dụ axit-bazơ.
• Phân tích nước: độ dẫn điện, pH/độ kiềm, độ cứng Ca/Mg.
• Chuẩn độ Karl Fischer thể tích tự động với nắp Dis-Cover.
• Phân tích mẫu rắn, bán rắn có đồng hóa tự động.
• Quang phổ NIR tự động cho mẫu lỏng và rắn (Sample Robot – NIR).
• Kết hợp NIR sàng lọc và chuẩn độ kiểm chứng, ví dụ TAN/TBN trong dầu.
